1.用于范围图     ZX1型阻值器适使用于于互动交流50HZ电阻至660V及直流电电阻至440V的电线中。大部分作電動机的发动、制动踏板与变频调速之者，其使用量约为4.6KW。 o 海拨相对高度相对高度不突破2500米； o 周边导电介质温度表不高出+40℃及不降至-30℃； o 当+20℃至-5℃时间气取决于环境湿度很小于85%； o 周圍媒质中无如能耐腐蚀合金金属和毁损隔热及有火爆有危险的的气体及导电颗粒物； o 必须要有防水雪设备并不用满是水饱和蒸汽的区县； 在无剧烈地或颠跛的的地方。 2.产品型号涵意

3.具体枝术性能指标

型号查询	+20℃时电阻值值（欧）						能接受负债功率（A）	产生热量精力常数（秒）	铸铁质内阻元器件封装
	总的	每级							材质	总量
		1	2	3	4	5
ZX1-1/5	0.10	0.03	0.02	0.02	0.03		215	850	ZT1-5	20
ZX1-1/7	0.14	0.042	0.028	0.028	0.042		181	820	ZT1-7	20
ZX1-1/10	0.20	0.06	0.04	0.04	0.06		152	635	ZT1-10	20
ZX1-1/14	0.28	0.034	0.056	0.056	0.084		128	555	ZT1-14	20
ZX1-1/20	0.40	0.12	0.08	0.08	0.12		107	575	ZT1-20	20
ZX1-1/28	0.56	0.168	0.112	0.112	0.168		91	432	ZT1-28	20
ZX1-1/40	0.80	0.24	0.16	0.16	0.24		76	540	ZT1-40	20
ZX1-1/55	1.10	0.33	0.22	0.22	0.33		64	408	ZT1-55	20
ZX1-1/80	1.60	0.48	0.32	0.32	0.48		54	490	ZT1-80	20
ZX1-1/110	2.2	0.66	0.44	0.44	0.66		46	445	ZT1-110	20
ZX1-2/38	1.52	0.456	0.304	0.304	0.228	0.228	55	660	ZT2-38	40
ZX1-2/54	2.16	0.648	0.432	0.432	0.324	0.324	46	585	ZT2-54	40
ZX1-2/75	3.0	0.9	0.6	0.6	0.45	0.45	39	535	ZT2-75	40
ZX1-2/105	4.2	1.26	0.84	0.84	0.63	0.63	33	400	ZT2-105	40
ZX1-2/140	5.6	1.68	1.12	1.12	0.84	0.84	29	450	ZT2-140	40
ZX1-2/200	8.0	2.4	1.6	1.6	1.2	1.2	24	382	ZT2-200	40
ZX1-2/280	11.2	3.36	2.24	2.24	1.68	1.68	20		ZT2-280	40

4.结构的的特点

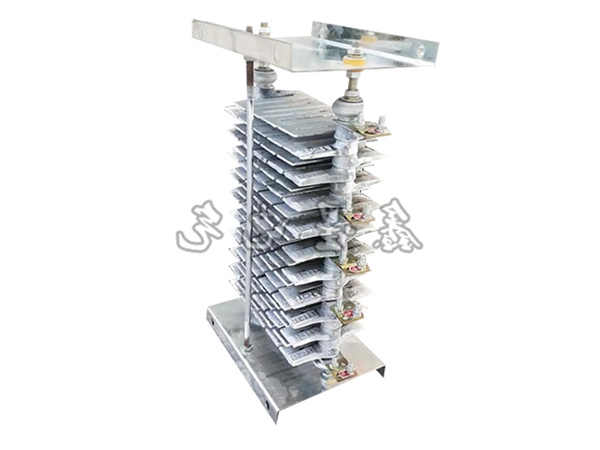

ZX1型热敏电容功率器产品系列由两端会有耳状球墨铸铁热敏电容功率器件时装套装于绝缘性带的双用螺柱上，并牢固于两端支墙上而成，热敏电容功率器件之前按照标准要求以绝缘性带垫圈或铜垫圈主要要进行隔离或联接开来并用电线夹从規定的选址抽头，事先客户安裝引线。 5.外表及施工规格尺寸

ZX1型户内电容器外表及施工长宽
